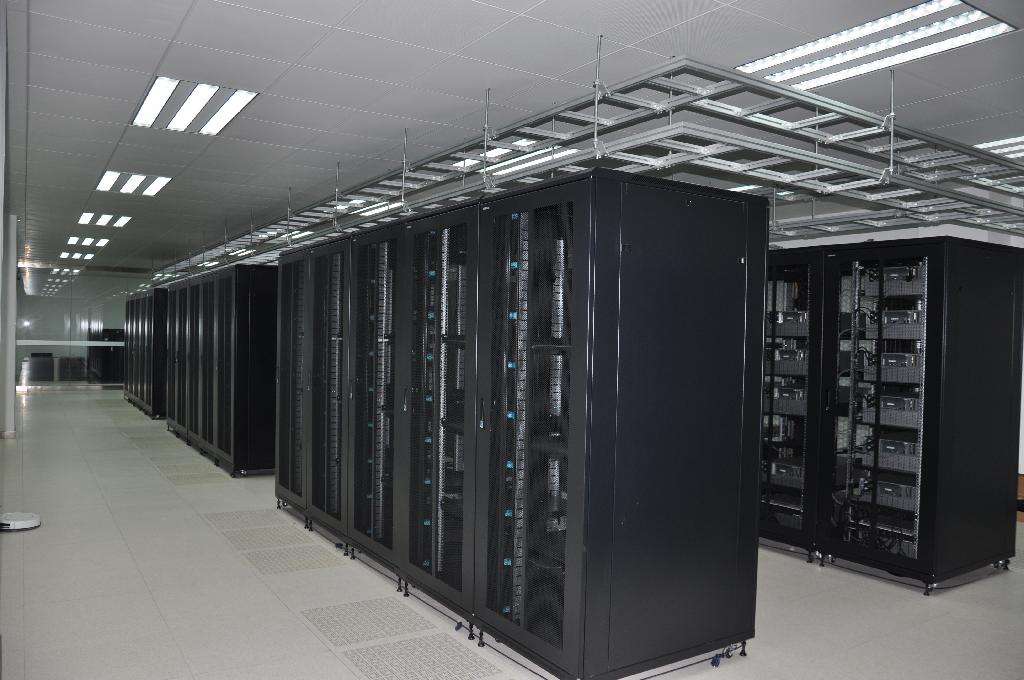

數據中心機房是數據信息的載體，為各個設備提供安穩、可靠的物理環境，而機房配電系統是這個載體的“血液”，配電系統是否穩定，決定著整個計算機系統能否運行下去。所以，機房配電系統的設計要合理，以能保證時時穩定運行為前提。

1.設計原則

（1）數據中心機房配電系統設計應執考慮數據中心用電負荷密度高、供電可靠性要求高等特性采取適當?shù)募夹g措施。

（2）數據中心機房配電系統設計應遵循分區、分級的原則，同一功能區域內的各類設備的供電可靠性，應能保證所有設備能夠按照該區域標準的要求運行，并將供配電系統局部故障的影響面控制在盡可能小的范圍。

（3）數據中心用電負荷密度高、總量大，其供配電系統設計中應充分運用成熟有效的節能措施，降低供配電系統的損耗。

2.市電配電系統設計

（1）市電配電主要用于供給機房精密空調設備、普通照明和給排風、維修插座、一般動力、UPS設備等。一般可靠性要求數據中心宜引入兩路市電電源，宜為冗余關系，也可作為供電容量擴展關系。

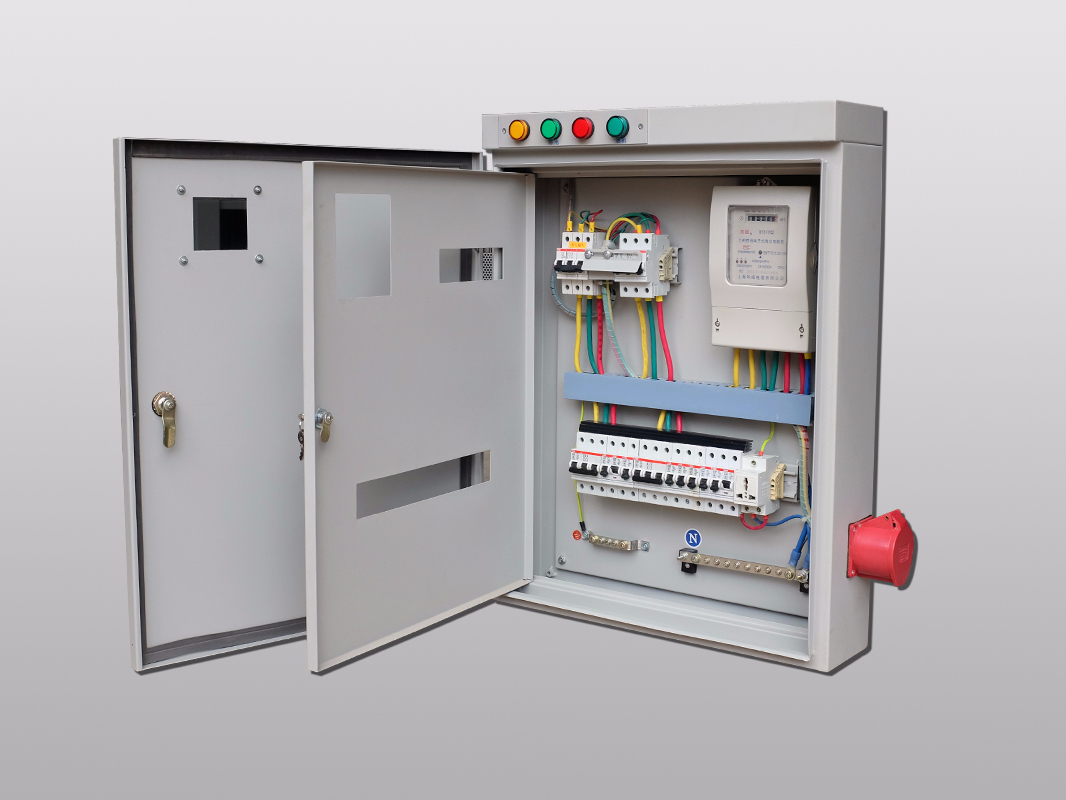

（2）市電配電柜一般采用放射式配電直接配至各用電設備或電箱，機房內所有動力配電線纜必須設計橋架或鋼管敷設，市電動力配電柜具有火警聯動保護功能，出現火警時可與消防系統聯動及時切斷電源，動力配電柜、照明箱內的開關和主要元器件應設置有效的防雷措施。

3.UPS供配電系統設計

UPS配電主要用于計算機設備、服務器、小型機、存儲、網絡設備、保安監控設備等。UPS電源系統輸出一般采用三級配電方式：系統輸出配電柜－機房配電柜－機柜配電單元。

（1） UPS電源系統蓄電池組容量的計算方法有以下兩種：

a.按負荷電流計算；

b.按負荷功率計算；

（2）數據中心UPS供配電系統一般采用冗余方式供電，常用的有以下幾種方式：

a.熱備份式冗余

b.直接并機冗余

c.雙總線冗余

（3）供配電設備的安裝和線路敷設：電源系統輸入配電柜應引接兩路電源、自動切換。

（4）可靠接地：采用聯合接地方式，將圍繞建筑物的環形接地體、建筑物基礎地網及變壓器地網用接地銅牌相互連通，重要機房內由銅編織帶組成聯合地網。

（5）機房防靜電：主要是在機房地面敷設防靜電地板。

（6）末端PDU：電源分配單元(PDU)，PDU應具備電源的分配或附加管理的功能。

機房配電系統設計方案具有易擴容，快捷維護，高容錯的特點，最主要是高性價比，它是機房必不可少的組成部分。

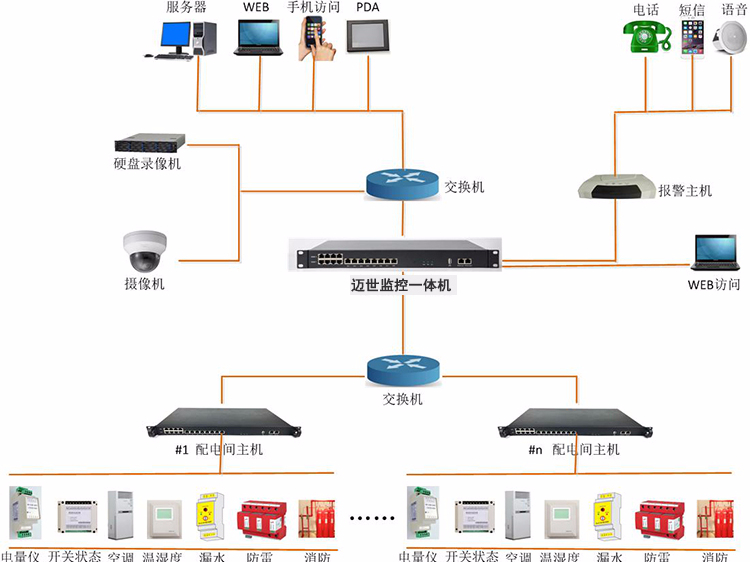

如果您想了解更多關于機房配電系統或機房監控系統信息，或者您有任何疑問，請致電：400-030-5510。邁世為您提供24小時在線客戶服務，我們將竭誠為您服務！同時，邁世，是中國機房監控解決方案供應商與服務商，可以為您提供更多的解決方案。
