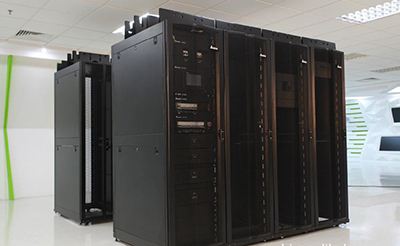

模塊化UPS電源的系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實 現 “隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

模塊化UPS的有什么優勢，主要有三個方面：

1、安裝簡單，擴容方便，節約投資

模塊化UPS采用模塊化結構，可以方便地安裝和擴容，只需要增加模塊就可以了。在信息機房供電系統建設初期，會對UPS的容量需求產生錯誤的、過低或過高的估計，模塊化UPS通過可擴容的模塊結構可以有效解決這一問題。

2、并聯冗余，運行穩定，可靠性高

在模塊化UPS中，功率模塊部分是并聯冗余的，即功率部分是由許多模塊并聯在一起，它們不分主從，互不依賴，并且均分負載。每個模塊都配有輸入、輸出保險和輸入、輸出繼電器，即使有一個模塊發生故障也能夠自己退出整個系統，不影響整個系統工作。

在模塊化UPS系統中，用戶只需要購買相應的功率模塊，即可實現“N + X”的故障冗余，因此相對于傳統UPS的“N+1”模式，容錯率大大提高。

3、維修方便，在線處理，可用性高

傳統的UPS在出現故障的情況下，都需要專業技術人員到現場維修。如果采用模塊化UPS ，因為所有的模塊都是采用熱插拔，所以不需要專業的技術人員，只要有備用模塊，用戶也可以自己進行維護。有故障可以拔下故障模塊，換上備用模塊，整個過程只需要幾分鐘，機架式模塊化UPS在功率器件技術和制造工藝方面繼承了傳統UPS技術發展的成果，但在系統架構方面，以多模塊并聯為基礎，不僅實現了系統模塊的熱插拔，而且更好地處理了系統模塊獨立運作、相互協作和平穩轉換的關系。

4、機架式模塊化UPS目前比較有代表性的結構有兩類

（1）一類是功率模塊化UPS

功率模塊化機架式UPS由機架加功率模塊構成，功率模塊中包括傳統UPS的整流、濾波、充電、逆變器等部分。但靜態旁通與系統的部分監控和顯示共用一個機架的。各模塊獨立控制并聯運行，機柜上部的顯示控制模塊僅作為用戶開關UPS主機和進行網絡化監控平臺。

（2）另一類是完全模塊化UPS

該類機架式模塊化UPS由機架加單體模塊構成，每個單體模塊內都裝有整個UPS電源與控制電路，包括整流器、逆變器、靜態旁路開關及附屬的控制電路、CPU主控板。每個UPS模塊均有獨立的管理系統。

就相對目前的電力電子技術和元器件發展水平而言，兩類結構各有優勢，也都有很出色的代表性產品，都可提供采用先進的分散并聯技術，使UPS系統不受集中控制技術中的可靠性限制，避免瓶頸故障的發生，提供N+X并聯冗余功能的模塊化并聯系統。

模塊化系統的缺點是要分情況的，取決于好幾個因素：

（1）數據中心內部使用的必須是閥控式鉛酸蓄電池(VRLA)，如今在大多數UPS系統中都使用這種類型的蓄電池，但是它有一定的風險和使用壽命限制，隨著時間的推移，這會導致設備更換費用的增加。

（2）從某種程度上講，我們可以通過將UPS模塊遷移到適合其運行的地方來彌補這種損失，前提是樓內有充分的空間。但是，用80 kVA的系統構建一個容量需求從不超過30 kVA的列柜必然是不符合成本效益的。

（3）把較小的模塊化系統安裝成“列”，作為額外的機柜，這意味著對機房的空間和承重要求要增加，具體的增加量則要取決于實際裝配的機柜“列”數，以及其電路的布線模式，這樣擴大規模可能會損失一定的經濟利益，因為盡管說每套UPS系統都會有額外的空間，但它并不一定愿意將其讓給其它的設備。

（4）如果你運行的是一座大型的數據中心，而又鐘愛于濕鉛酸蓄電池的長期穩定性的話(除了其最初成本、構建和維護要求的嚴格性之外)，將小型UPS系統布置在機柜行列中可能會不太實用。

（5）這是因為無論直流電的運送距離長短都需要大量的銅線，這會迅速增加系統的成本及空間需求，而如今，你可以安裝大型的集中化系統，無論是以傳統的模式還是以模塊化的方式，同時也可以選擇任何一種自己喜歡的電池類型。

（6）對于大多數模塊化UPS系統來說，在創建內置冗余容量時會遇到另外一個問題，如果系統框架是滿載的（比如說在一個80 kVA的框架上配置9個10 kVA的模塊），那就基本上沒有問題，但是，如果系統框架沒有滿載，你就有責任去對能耗進行管理，因為如果這樣的話，至少總會有一個模塊的容量未被使用，否則，你就會失去冗余的容量。

關于模塊化UPS最大的爭議是其可靠性，眾所周知，無論是在任何系統中，部件越多，出故障的風險就越大，傳統UPS的支持者總是在申訴這一問題，但是，新興模塊化UPS系統的廠商已經對專家在這方面的統計分析投入了很多的注意力，而且可以提供很多理論及實際數據來反駁傳統的觀點。事實上，如今的UPS主流產品是非?？煽康模趯ζ溥M(jìn)行選擇時，你或許更應該權衡一下其它因素。

無論是在相同的還是不同的數據中心，都可以混合使用不同類型的UPS，有些人將傳統UPS作為其主要資源，而將規模更小的模塊化UPS系統作為補充，將其用在最核心的硬件設備上，為其提供“2N”冗余容量，而并不增加企業的總成本，當然，無論是模塊化UPS還是常規UPS，都有著各自無法替代的優勢，不能說這個一定強過那個，都可以根據企業的實際需求進行市場供給。但不可否認的是，模塊化UPS代表著以后的趨勢，成為UPS電源行業的技術革新產品。
